一片式内螺纹球阀特点
1PC结构设计
标准通径/全通径
产品规格：l/414・(DN6-100)
工作压力：1000PSI(6.5MPa)
螺纹端可按BSPT、NPT、DIN2999制造
主要构件材料
| 序号 | 部件 | 材料 |
| 1 | 阀体 | WCB CF8 |
| 2 | 阀盖 | WCB CF8 |
| 3 | 阀座 | RPTFE |
| 4 | 球 | SS304 SS316 |
| 5 | 密封垫 | PTFE |
| 6 | 阀杆密封 | PTFE |
| 7 | 阀杆 | SS304 SS316 |
| 8 | 防静电装置 | SS304 |
| 9 | 阀杆填料 | PTFE |
| 10 | 蝴强 | SS304 |
| 11 | 弹性垫圈 | SS304 |
| 12 | 手柄 | SS304 |
| 13 | 螺母 | SS304 |
| 14 | 把套 | PLASTIC |
| 15 | 垫圈 | SS304 |

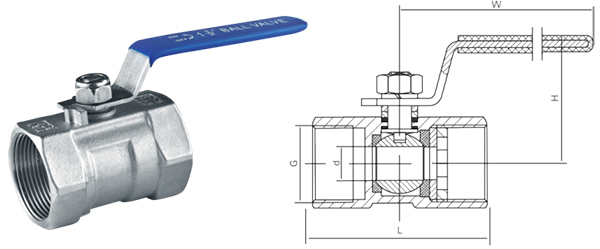

主要外形和连接尺寸
| NPS | DN | d | L | H | W |
| 1/4 | 6 | 5 | 40 | 22 | 80 |
| 3/8 | 10 | 7 | 45 | 26 | 80 |
| 1/2 | 15 | 9 | 57 | 31 | 88 |
| 3/4 | 20 | 12 | 60 | 34 | 88 |
| 1 | 25 | 15 | 72 | 38 | 105 |
| 1-1/4 | 32 | 20 | 79 | 43 | 105 |
| 1-1/2 | 40 | 25 | 85 | 50 | 124 |
| 2 | 50 | 32 | 101 | 57 | 124 |
| 2-1/2 | 65 | 38 | 125 | 89 | 180 |
| 3 | 80 | 50 | 150 | 102 | 190 |
| 4 | 100 | 65 | 195 | 120 | 215 |
